Description

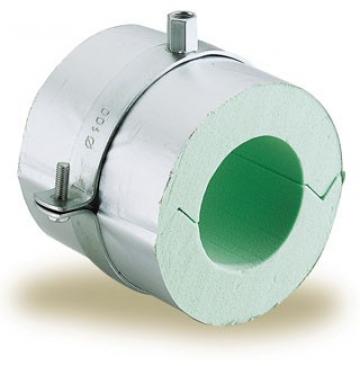

Les supports isolants SAGIFIX® sont composés de deux parties en PIR (polyisocyanurate) revêtues d’un film pare-vapeur APA (aluminium + polyester + aluminium)
Ce support permet de reprendre la charge de la tuyauterie tout en évitant les ponts thermiques générateurs de condensation à l‘endroit des colliers de supportage. Il s’utilise à l’intérieur des locaux, principalement avec des isolants à base de polyuréthane.
Il recommandé sur les installations de froid, de climatisation et de chauffage.
Utilisation
Ce support, recommandé sur les installations de froid, climatisation et chauffage, permet d‘éviter les ponts thermiques générateurs de condensation à l‘endroit des colliers de supportage et de reprendre la charge de la tuyauterie.
Les supports seront posés lors du montage des tuyauteries en respectant l’écartement maximum ci-après.
Distance maxi entre 2 supports
Ø ≤ 114 mm : 1,5 m - 125 mm ≤ Ø ≤ 160 mm: 2,5 m Ø - ≥ 168 mm: 3 m
Caractéristiques techniques
Température d’utilisation Température de mise en œuvre Température de stockage
Coefficient de conductivité thermique
de - 40°C à + 80°C
de + 10°C à + 30°C
de + 10°C à + 30°C, 1 an λ à 10°C: 0,029 W/m.K
Caractéristiques techniques du support
Réaction au feu Couleur du PIR Revêtement Utilisation
Densité
Dimensions (Largeur)
Résistance à la compression
matériau accessoire ne nécessitant pas de PV de classement (LNE) vert
aluminium
à l’abri des intempéries, craint le gel
80 Kg/m3
Ø < 114 mm : 42 mm
114 ≤ Ø ≤ 194 mm : 77 mm Ø > 194 mm : 92 mm
1350 KPa
Caractéristiques techniques du collier
Filetage M8 / M10 Résistance à la traction 200 Kg
(Coefficient de sécurité = 3)
