Qu'est ce qu'un chemin de cable ?
Le chemin de câble est un dispositif conçu pour regrouper, soutenir et distribuer des câbles électriques et informatiques au sein d’un bâtiment. Son utilisation est prédominante dans le secteur tertiaire, notamment lors de la construction d’entrepôts ou de magasins de grande distribution. Les climaticiens l’emploient également pour le transport de leurs fluides. De plus, on le retrouve dans l’installation de champs photovoltaïques ainsi que dans des bâtiments industriels.

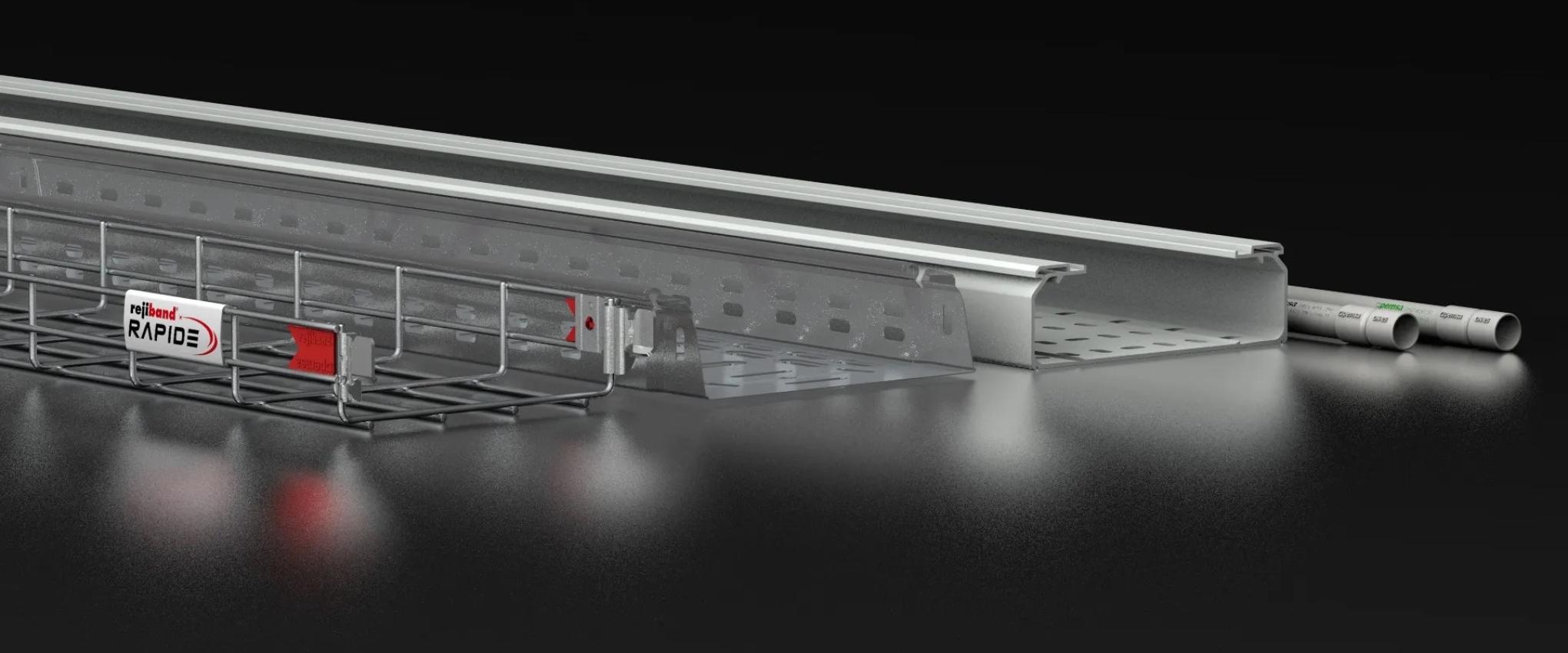

Plusieurs types de chemins de câble sont disponibles :
Le chemin de câble fil, d’une longueur de trois mètres, est préconisé pour les courants forts en raison de sa structure ouverte, qui permet une aération optimale des câbles et limite ainsi leur échauffement. De plus, il facilite l’identification des câbles par un contrôle visuel.
Le chemin de câble tôle, également appelé dalle marine, est privilégié pour les installations de courant faibles (inférieures à 1000 volts). Bien que plus lourd que le chemin de câble fil, il offre une meilleure protection. Sa longueur est généralement de 3 mètres également

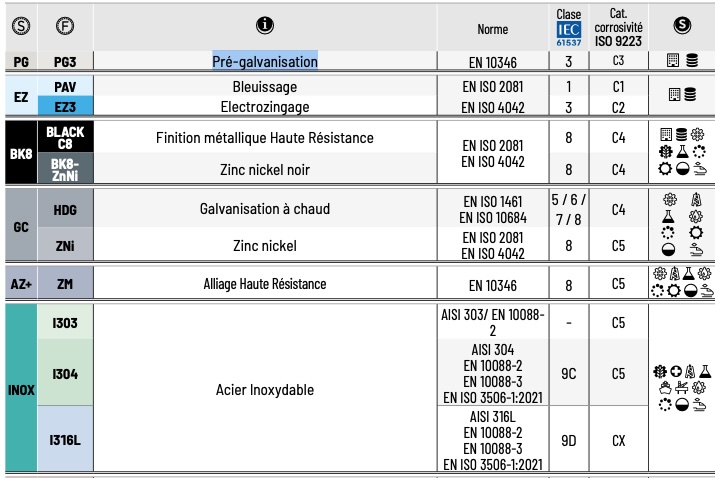

Les chemins de câbles sont classifiés par rapport à leur catégorie de corrosivité allant de C1( très faible ) à C5 ( très élevée ) . C'est pour cela que Midifix vous propose plusieurs systèmes de protection en fonction de l'environnement de votre installation :
Chemin de câble fil : Electro-zingué (EZ) , Galvanisé à chaud (GC) ou finition métallique haute résistance black C8 (BK8)
Chemin de câble tôle : pré-galvanisé (PG) , Galvanisé à chaud (GC) ou finition métallique haute résistance (AZ+)
Nos chemins de câbles sont disponibles en différentes hauteurs en fonction du nombre de câbles ou de leur section : 60, 100, 150, 200, 300, 400, 500 et 600 mm (ce dernier étant sur consultation uniquement).
Méthode d’installation d’un chemin de câble
Un chemin de câble peut être installé au plafond, sur un mur ou au sol. Dans chacun de ces cas, les réglementations exigent que le chemin de câble soit supporté tous les 1,5 mètre. Les longueurs sont généralement assemblées par des kits de boulonnerie appelés éclisses. Toutefois, cette méthode tend à être remplacée par l’auto-éclissage, qui offre une installation considérablement plus rapide. La plupart de nos chemins de câbles sont formés en usine de manière à présenter une partie mâle et une partie femelle aux extrémités afin de les clipser entre eux.
Fixation du chemin de câble
Notre gamme de fixations pour supporter le chemin de câble est conçue pour répondre à une large variété de situations.

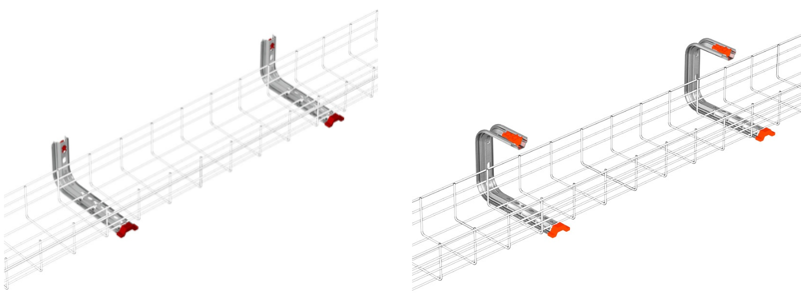

Sur un mur : Il est impératif de déterminer le matériau dans lequel le support sera fixé : béton, brique parpaing, béton cellulaire ou encore sur une poutre IPN, afin de sélectionner la fixation appropriée. Nous utilisons généralement une console murale type Omega Splus ; elle sera installée tous les 1,5 mètre afin de supporter la charge du chemin de câble et de ses câbles.
Au plafond : Une console plafond Splus est idéale pour un plafond béton à condition que le cahier des charges autorise un cheminement à 180 mm du plafond. Si une distance supérieure est requise, il sera nécessaire d’assembler une console murale sur un pendard, voire d’utiliser un pendard à trois faces et une console enclipssable. Dans les deux cas, cela permet d’installer le cheminement puis de basculer les câbles sur le côté ouvert.
Dans certaines situations, il est nécessaire de disposer d’une hauteur sous plafond supérieure à celle offerte par un pendard standard. Dans de tels cas, il est recommandé d’utiliser un support composé de deux chevilles femelles, deux tiges filetées et un morceau de rail junior suffisamment large pour permettre le passage du cheminement de câble entre les tiges filetées. Le cheminement sera fixé au rail par son fond. Ce système de supportage, bien que répandu, présente l’inconvénient de nécessiter le tirage du câble tout au long du cheminement, car les tiges filetées empêchent son basculement sur le côté du cheminement. Il est également possible de suspendre le cheminement à l’aide de câbles en acier réglables à la hauteur souhaitée.

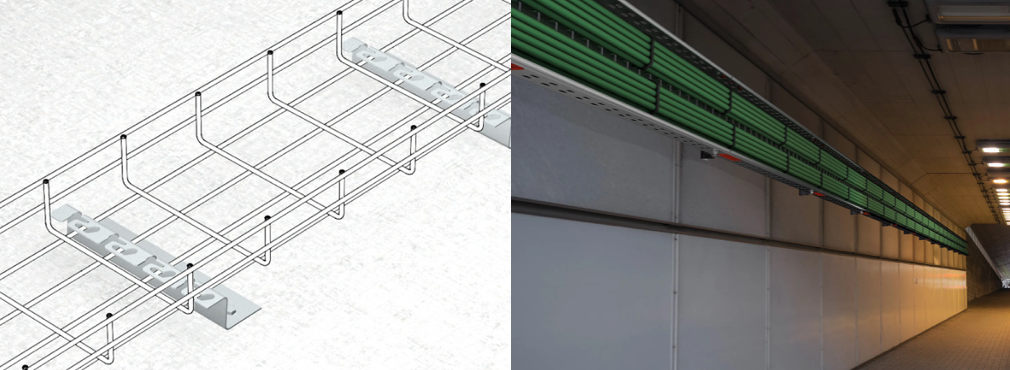

Au sol, la fixation rehausse Omega est idéale. Fixée au sol, elle rehausse le cheminement de câble de 40 mm. Elle peut également être utilisée dans une installation en drapeau ou horizontale sur une paroi.
Sur une poutre IPN, les pieces de serrage DSK sont spécifiquement conçus pour cette application. Ils se pincent sur l’aile de l’IPN et sont maintenus en place par une vis. Il existe deux types de pieces de serrage DSK, adaptés aux IPN verticaux ou horizontaux.

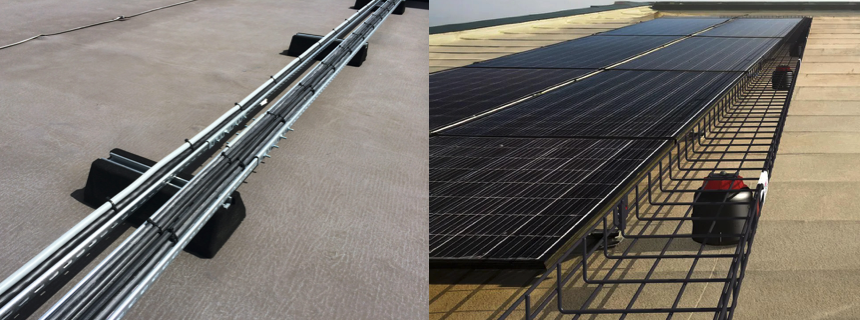

En toiture terrasse, nous proposons une solution : le support terrasse, plus connu sous le nom de Big Foot, fabriqué en caoutchouc recyclé. Léger mais suffisamment lourd pour rester en place, il est posé tous les 1,5 m à 2,0 m et sert de support au cheminement. Nous peroposons également la solution Totem de chez Pemsa , un petit plot en plastique qu'on peut remplir de sable ou d'eau afin de l'alourdir Ces produits sont particulièrement adaptés car leur conception garantit l’étanchéité de la toiture, évitant ainsi les fuites.
Enfin pour terminer votre installation , il existe à notre gamme des cloisons afin de séparer le courant fort du courant faible , des couvercles compatibles aussi bien sur la dalle marine que sur le fil
