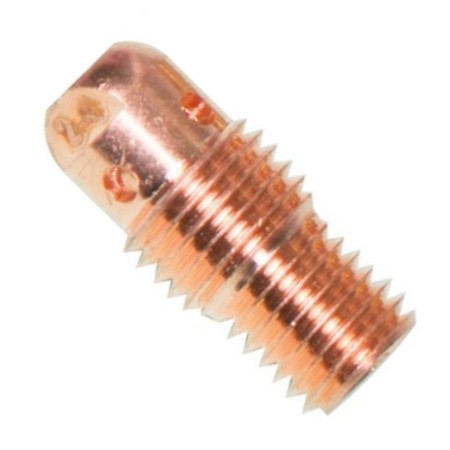

Le diffuseur standard (ou corps de torche) pour torche TIG 9 et 20 a la même fonction de maintien et d'amenée de gaz que sur d'autres torches, mais avec des spécificités d'assemblage propres aux modèles compacts.
1. Rôle du diffuseur standard
Maintien de la pince : Il accueille la pince porte-électrode à l'intérieur.
Diffusion du gaz : Il libère l'argon autour du tungstène par de petits trous latéraux perforés.
Support de buse : Son filetage extérieur permet de visser directement la buse céramique standard (série 13N).
2. Étapes de montage d'un diffuseur standard (9/20)
Placer la bague isolante
Insérez la bague isolante standard blanche sur le corps de la torche 9 ou 20. Vérification :L'isolant est bien plaqué contre la tête de torche sans jeu .
Visser le diffuseur standard
Visser le diffuseur en laiton directement sur le pas de vis de la torche et serrez-le modérément à la main.
Vérification : Le diffuseur est immobile et aligné avec l'axe de la torche.
Insérer la pince et le tungstène
Glissez la pince support standard à l'intérieur du diffuseur par l’arrière, puis insérez votre électrode de tungstène.
Visser la buse et le bouchon
Vissez la buse céramique13N sur le diffuseur, puis serrez le bouchon arrière pour bloquer l'électrode au dépassement souhaité.
Vérification : L'électrode est fermement bloquée et ne glisse pas.
