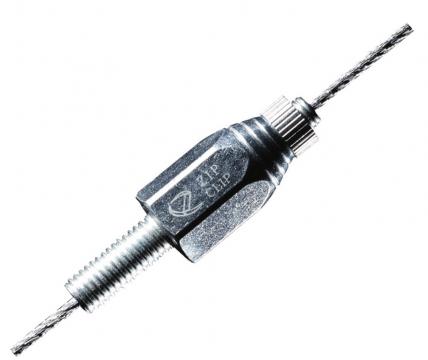

Verrou Strut-Lock TPDM820 45Kgs

Le système STRUT-LOCK est idéal pour suspendre un rail 41x41 ou 41x21 . La charge admissible de service est de 45 Kgs par verrou .
Le verrou est livré seul sans l'écrou sans ressort et sans la rondelle
Prévoir câble de 2 mm

Applications

Réseaux électrique
Réseaux de chauffage, de ventilation et de climatisation (CVC) et services mécaniques
Trapèzes à simple niveau
Supports de trapèze multi-niveaux
Fixation à des supports existants

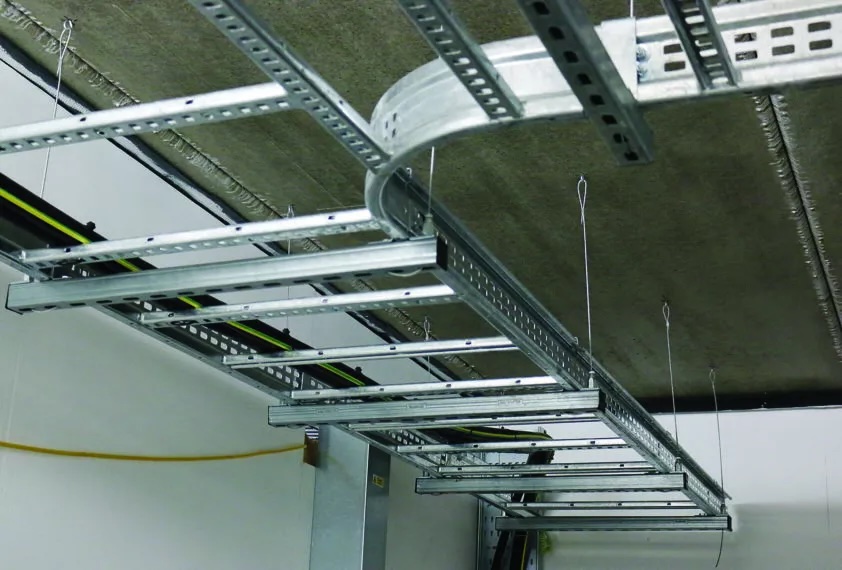

Installation

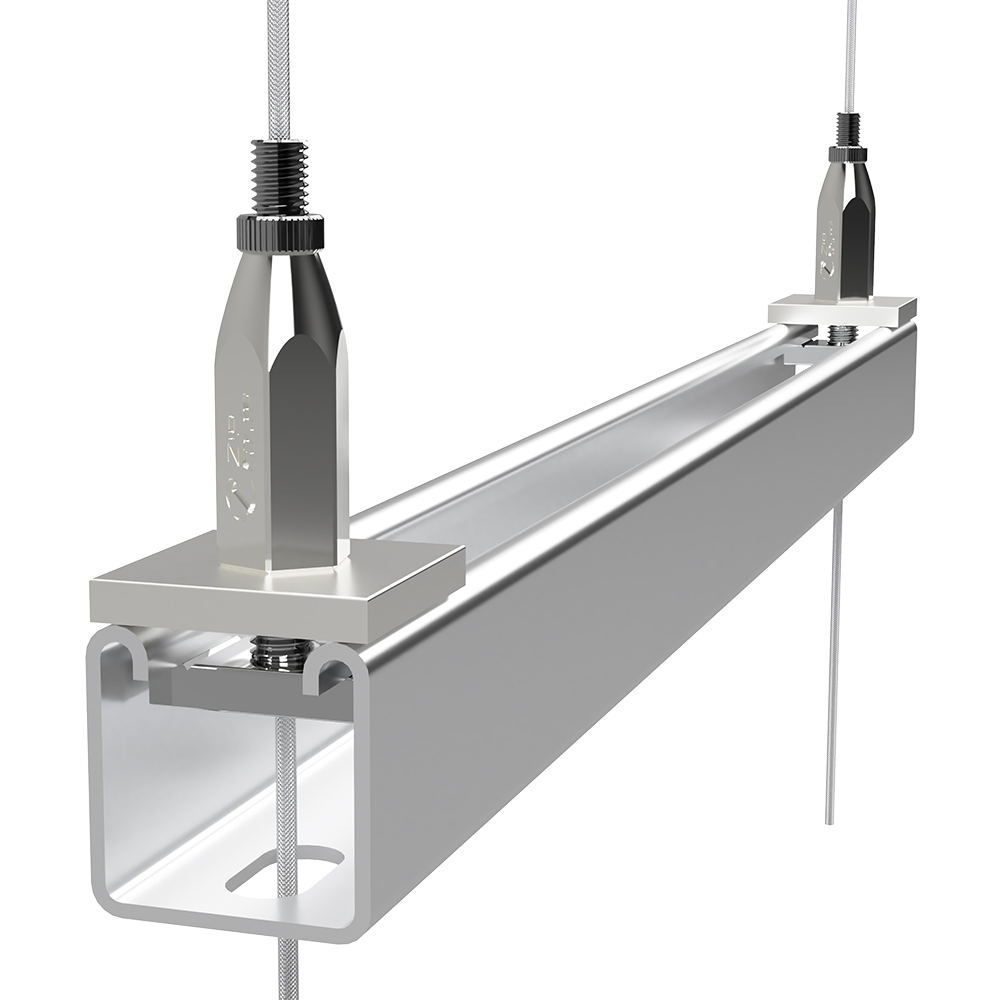

Placement d’un dispositif Strut-Lock dans le rail – construction d’un support de trapèze à simple niveau :
Accoupler avec la rondelle carrée et l’écrou rail.
Positionner l’assemblage dans l’emplacement souhaité.
Serrer en position à l’aide d’une clé de 15mm, en tournant dans le sens des aiguilles d’une montre.
Desserrer la bague de verrouillage. Ne pas le dévisser complètement. Appuyer sur le piston.
Insérer le câble métallique dans le piston en haut du dispositif.
Ajuster la position en appuyant sur le piston et en déplaçant sur le câble.
Une fois que le support trapèze en position, relâchez le piston et serrez la bague de verrouillage jusqu’à l’épaulement.
Verrouillez la position du trapèze en tournant le collier de verrouillage dans le sens des aiguilles d’une montre.

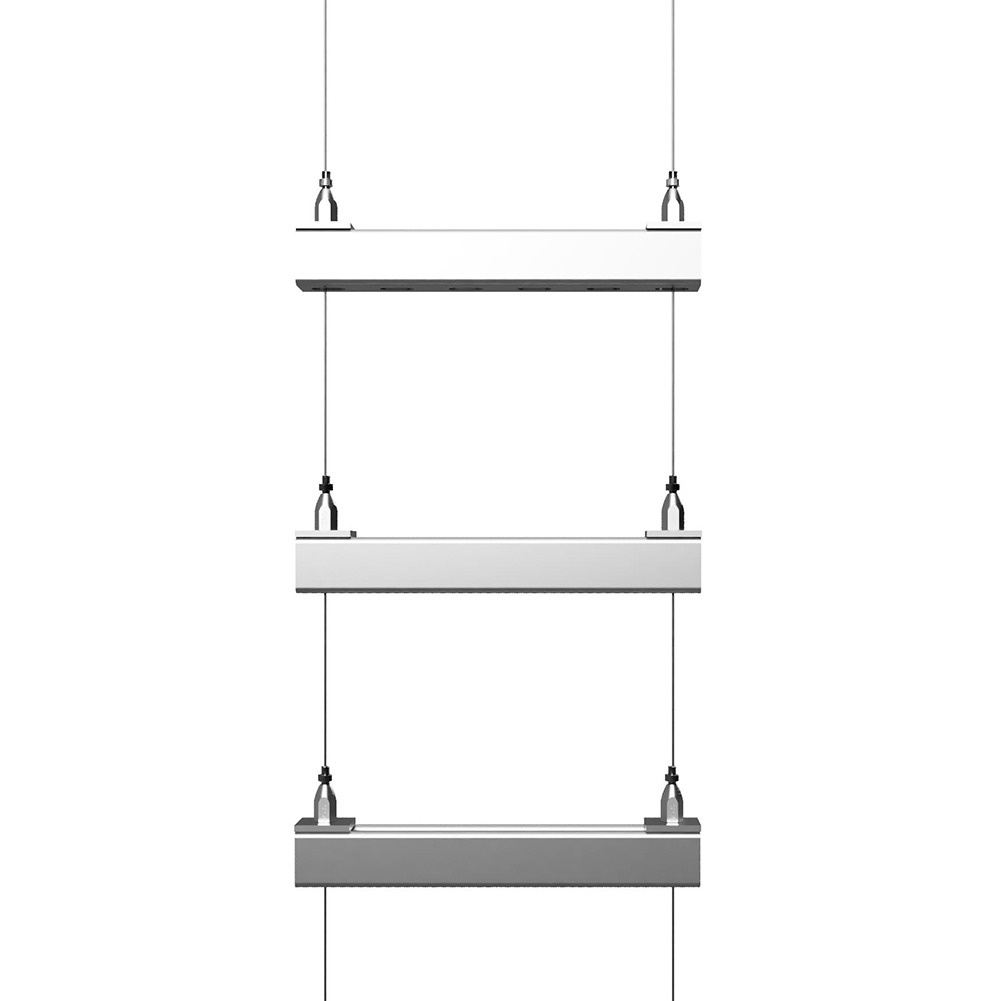

Répétez les étapes 1 à 8 pour créer un support à plusieurs niveaux.

Réglage du couple : Il est recommandé de ne pas trop serrer le dispositif Strut-Lock pendant l’installation. S’il est possible d’appliquer un couple de serrage pendant l’installation, celui-ci ne doit pas dépasser 15 Nm.

Pour ajuster :

Dévisser la bague de verrouillage.
Appuyer sur le piston.
Repositionner le dispositif à la hauteur voulue.
Verrouiller à nouveau la bague.

Choisissez votre verrou, coupez votre longueur de câble et suspendez, c'est facile et rapide !
